JUPITER-9000K/6000K/3000K-H1

Product Description

Dòng sản phẩm JUPITER-9000K/6000K/3000K-H1 là hệ thống trạm hợp bộ thông minh được thiết kế đồng bộ, lắp đặt hoàn chỉnh và kiểm tra nghiêm ngặt ngay tại nhà máy trước khi vận chuyển đến công trường. Với việc tích hợp sẵn bộ điều khiển mảng thông minh SACU, trạm STS này không chỉ thực hiện nhiệm vụ tăng áp truyền tải thông thường mà còn đóng vai trò là một trung tâm số hóa, giúp giám sát thời gian thực toàn bộ hệ thống điện hạ thế và trung thế.

Các tính năng nổi bật:

• Thi công đơn giản & Siêu tốc: Thiết kế dạng Container tiêu chuẩn 20ft hoàn chỉnh giúp loại bỏ hoàn toàn việc làm đầu cáp nội bộ phức tạp tại công trường, tối ưu hóa quy trình vận chuyển và lắp đặt.

• Giám sát thông minh toàn diện: Hỗ trợ phát hiện trạng thái theo thời gian thực cho máy biến áp, ngăn hạ thế và tủ trung thế RMU. Tích hợp cảm biến độ chính xác cao giúp giám sát các thông số điện và điều khiển từ xa các máy cắt.

• Sản lượng lớn hơn với hiệu suất cao: Trang bị dòng máy biến áp hiệu suất cao giúp giảm thiểu tối đa tổn thất không tải và có tải, đảm bảo mang lại sản lượng điện tối ưu nhất cho chủ đầu tư.

• Bảo vệ an toàn cấp độ cao nhất: Đáp ứng tiêu chuẩn IEC 61641, bảo vệ hồ quang điện lên đến cấp C1 ở phía hạ thế (LV Panel). Thiết kế phòng hồ quang trung thế hướng lên trên đảm bảo an toàn tuyệt đối cho kỹ thuật viên vận hành.

• Thân thiện với môi trường (Tùy chọn): STS hỗ trợ sử dụng dầu thực vật (Este tự nhiên) có khả năng tự phân hủy đến 98% trong vòng 28 ngày, điểm chớp cháy cao ≥350∘C giúp chống bắt lửa vượt trội.

Tại sao nên chọn JUPITER-9000K/6000K/3000K-H1 ?

• Tích hợp truyền thông sẵn: Tích hợp sẵn bộ SACU, hỗ trợ giao thức Modbus TCP kết nối mượt mà về hệ thống điều khiển trung tâm mà không cần tủ truyền thông rời bên ngoài.

• Vận hành ổn định từ xa: Nhờ hệ thống cảm biến thông minh, kỹ thuật viên có thể đóng cắt VCB trung thế và ACB hạ thế từ xa mà không cần tiếp xúc trực tiếp.

• Hệ thống làm mát thông minh: Thiết kế làm mát tối ưu không cần luồng khí đi ngang, giúp tăng độ sẵn sàng của thiết bị và đơn giản hóa công tác bảo trì.

• Chịu đựng môi trường khắc nghiệt: Vỏ trạm cực kỳ bền bỉ, hỗ trợ dải nhiệt độ vận hành rộng từ -25°C đến 60°C và đạt chuẩn bảo vệ chống sương muối C4-H/C5-M.

• Thiết kế bể chứa không dầu thông minh: Tích hợp sẵn bể chứa giúp đơn giản hóa việc quản lý vận hành, loại bỏ nguy cơ rò rỉ dầu ra môi trường xung quanh.

• Kiểm tra toàn diện trước khi xuất xưởng: Từng công đoạn từ linh kiện nhỏ đến toàn bộ giải pháp tổng thể đều được Huawei thử nghiệm nghiêm ngặt, đảm bảo độ tin cậy trọn đời dự án.

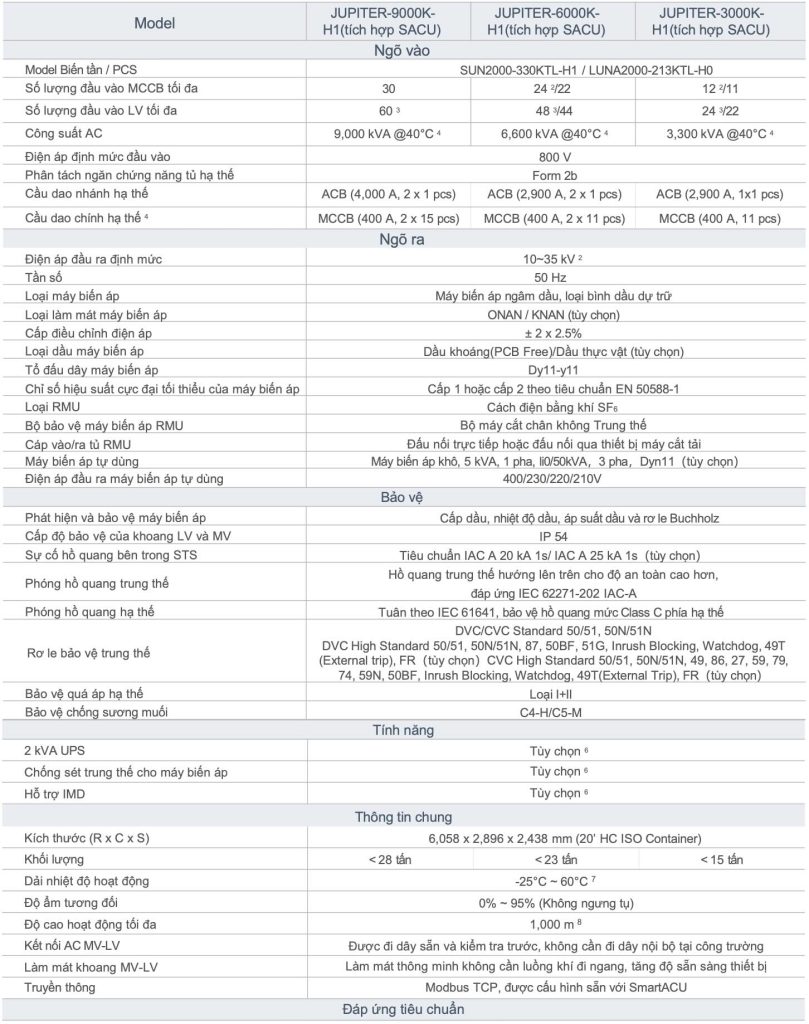

Thông số kỹ thuật tóm tắt

• Các model hỗ trợ trong dòng: JUPITER-9000K-H1, JUPITER-6000K-H1, JUPITER-3000K-H1.

• Công suất AC tối đa (tại 40°C): Khả năng đáp ứng lần lượt là 9,000 kVA, 6,600 kVA, và 3,300 kVA.

• Model Biến tần / PCS tương thích: Kết nối hoàn hảo với dòng biến tần SUN2000-330KTL-H1 và bộ chuyển đổi lưu trữ LUNA2000-213KTL-H0.

• Điện áp định mức ngõ vào / ngõ ra: Ngõ vào hạ thế 800 V và ngõ ra trung thế đạt từ 10 kV đến 35 kV.

• Thiết bị bảo vệ trung thế RMU: Sử dụng bộ máy cắt chân không trung thế cách điện bằng khí SF6.

• Cấp độ bảo vệ khoang: Đạt tiêu chuẩn IP54 cho cả khoang hạ thế (LV) và trung thế (MV).

• Kích thước tiêu chuẩn (R x C x S): 6,058×2,896×2,438 mm (Kích thước chuẩn Container 20ft High Cube ISO).

• Trọng lượng tổng thể hệ thống: Có khối lượng tương ứng là < 28 tấn (bản 9000K), < 23 tấn (bản 6000K), và < 15 tấn (bản 3000K).
