Bộ điều khiển mảng thông minh SmartACU2000D

Product Description

SmartACU2000D là giải pháp tủ điều khiển đúc sẵn ngoài trời được thiết kế để đơn giản hóa hạ tầng truyền thông của các nhà máy điện mặt trời công suất lớn. Bằng cách tích hợp nhiều thiết bị cốt lõi vào trong một vỏ tủ đạt chuẩn bảo vệ IP65, sản phẩm giúp giảm thiểu đáng kể thời gian thi công, đấu nối tại công trường và đảm bảo đường truyền dữ liệu luôn thông suốt về trung tâm điều độ.

Các tính năng nổi bật:

• Thiết lập thông minh “Một cú nhấp chuột”: Tích hợp sẵn bộ quản lý dữ liệu SmartLogger3000B giúp hỗ trợ kết nối đồng thời lên đến 200 thiết bị, cho phép cấu hình tham số và nhận diện toàn bộ hệ thống một cách nhanh chóng.

• Truyền thông MBUS kép tốc độ cao: Tùy chọn tích hợp tối đa 2 module MBUS giúp thu thập dữ liệu trực tiếp từ biến tần thông qua cáp nguồn AC (điện áp hỗ trợ từ 380V đến 800V), loại bỏ hoàn toàn chi phí và công sức đi cáp tín hiệu RS485 truyền thống.

• Module chống PID bản quyền (SmartPID2000): Hỗ trợ lắp đặt sẵn từ 1 đến 2 module SmartPID2000. Module này chủ động tăng điện áp bù để khôi phục và ngăn chặn hiện tượng suy giảm hiệu suất do điện áp cảm ứng (PID) gây ra trên các tấm pin.

• Bộ chuyển mạch quang mạnh mẽ: Trang bị Switch mạng cao cấp công nghiệp với 4 cổng quang SFP và 8 cổng điện 100/1,000 Mbps, cho phép thiết lập hệ thống mạng vòng cáp quang (Ring Topology) cực kỳ ổn định giữa các trạm thiết bị.

• Vận hành ngoài trời bền bỉ: Toàn bộ hệ thống được bảo vệ nghiêm ngặt trong vỏ tủ đạt cấp bảo vệ IP65, hoạt động hoàn hảo trong dải nhiệt độ công nghiệp khắc nghiệt từ -40°C đến 60°C.

Tại sao nên chọn SmartACU2000D ?

• Thiết kế All-in-One đúc sẵn: SmartLogger3000B, SmartPID2000 và Switch mạng được lắp đặt, đi dây và kiểm tra đồng bộ sẵn tại nhà máy, giúp giảm thiểu rủi ro kỹ thuật khi thi công tại site.

• Hạ tầng truyền thông tối giản: Công nghệ MBUS giúp tận dụng chính đường cáp lực AC để truyền dữ liệu, giúp chủ đầu tư tiết kiệm hàng ngàn mét cáp tín hiệu cho dự án quy mô lớn.

• Hỗ trợ bảo trì mặt trước tiện lợi: Thiết kế cửa tủ mở phía trước giúp kỹ thuật viên dễ dàng tiếp cận, kiểm tra và bảo dưỡng các thiết bị bên trong mà không gặp khó khăn.

• Ứng dụng cấp công nghiệp: Tích hợp các module bảo vệ chống sét và linh kiện tiêu chuẩn cao, đảm bảo thiết bị hoạt động liên tục 24/7 dưới mọi điều kiện thời tiết.

• Lắp đặt linh hoạt trên mọi địa hình: Thiết kế tủ gọn gàng, hỗ trợ nhiều phương thức triển khai linh hoạt tại hiện trường như treo tường, gắn trên khung giá đỡ (rack) hoặc gắn trực tiếp lên cột.

• Tương thích hệ sinh thái Utility: Kết nối mượt màng với hệ thống quản lý nhà máy thông minh Smart PVMS và bộ điều khiển trung tâm SPPC2000 để thực hiện các kịch bản điều phối lưới điện phức tạp.

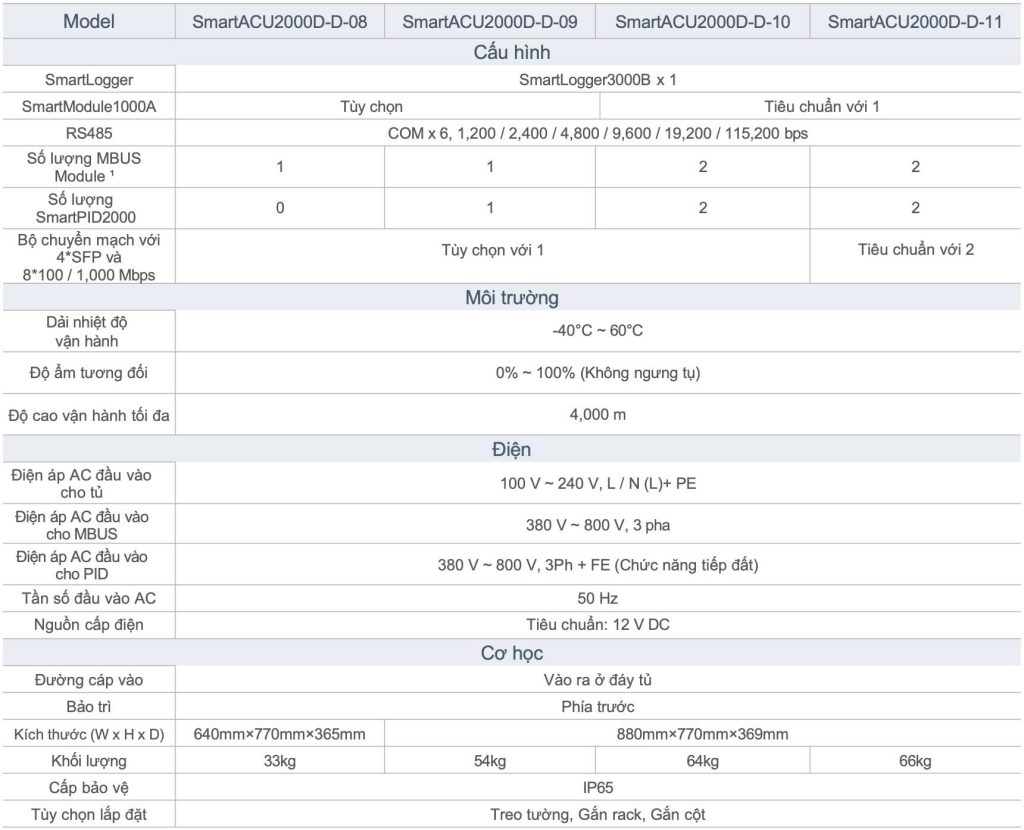

Thông số kỹ thuật tóm tắt

• Số lượng thiết bị quản lý tối đa: 200 thiết bị (hỗ trợ quản lý tối đa 150 biến tần chuỗi thông minh).

• Giao diện truyền thông: WAN × 1, LAN × 4 (gồm 1 cổng LAN của SmartLogger và 3 cổng LAN trên SmartModule), Cáp quang SFP × 2, cổng RS485 (COM × 6).

• Truyền thông đường dây nguồn (MBUS): Hỗ trợ tối đa 1 hoặc 2 Module MBUS (tần số tối đa 115.2 kbps, tương thích với PLC).

• Cổng I/O mở rộng: DI × 8, DO × 2, AI × 7, hỗ trợ 2 cổng PT100/PT1000.

• Giao thức truyền thông: Modbus-TCP, IEC 60870-5-104 (Northbound); Modbus-RTU, IEC 60870-5-103, DL/T645 (Southbound).

• Cấp bảo vệ chống nước: IP65.

• Trọng lượng: Từ 33 kg đến 66 kg (Tùy thuộc vào số lượng module SmartPID2000 và cấu hình đi kèm).

• Kích thước (R×C×S): 640×770×365 mm (Đối với cấu hình tủ nhỏ) hoặc 880×770×360 mm (Đối với cấu hình tủ lớn).
