Bộ điều khiển nhà máy điện thông minh SPPC2000

Product Description

SPPC2000 là giải pháp điều khiển cấp hệ thống (Plant-level Controller) chuyên dụng cho các nhà máy năng lượng tái tạo quy mô lớn. Thiết bị chịu trách nhiệm thu thập mẫu điện áp/dòng điện trực tiếp từ các máy biến điện áp (PT) và biến dòng điện (CT) ở điểm đấu nối, từ đó tính toán và ra lệnh điều chỉnh công suất của hàng trăm biến tần hay bộ chuyển đổi nguồn PCS theo thời gian thực với độ trễ cực thấp.

Các tính năng nổi bật:

• Điều khiển công suất thông minh: Hỗ trợ điều khiển công suất tác dụng động hoặc cố định theo setpoint, điều khiển tần số (P-F), điều khiển công suất phản kháng (Q hoặc PF) và điều khiển điện áp theo đường cong Q-U.

• Phối hợp nhịp nhàng giữa PV và ESS: Tích hợp thuật toán điều khiển phối hợp giữa giàn pin mặt trời và hệ thống lưu trữ năng lượng, giúp giảm thiểu tối đa hiện tượng dao động công suất (POD) trong dải tần số từ 0.1 Hz đến 2.5 Hz.

• Phản hồi động siêu tốc: Khả năng đáp ứng công suất phản kháng động cấp hệ thống chỉ trong vòng 30ms đến 40ms, giúp hệ thống nhà máy luôn ổn định trước các biến động đột ngột của lưới điện.

• Ghi nhận dạng sóng sự cố chuyên sâu: Hỗ trợ tính năng ghi lại giá trị tức thời (chu kỳ 0.5ms) và giá trị hiệu dụng RMS dài hạn của dòng điện lẫn điện áp, phục vụ công tác phân tích sự cố hệ thống một cách chính xác.

• Đồng bộ thời gian chính xác cao: Hỗ trợ chuẩn đồng bộ thời gian siêu chính xác IRIG-B ($\le 1$ ms) cùng các giao thức đồng bộ thời gian mạng phổ biến khác như NTP.

Tại sao nên chọn SPPC2000 ?

• Lấy mẫu trực tiếp độ chính xác cao: Hỗ trợ lấy mẫu trực tiếp hệ thống mạch $6U+6I$ với độ chính xác lấy mẫu dòng điện/điện áp đạt 0.2% và công suất đạt 0.5%.

• Hỗ trợ toàn diện các mô hình mô phỏng: Tương thích và cung cấp đầy đủ mô hình mô phỏng hệ thống điện trên các phần mềm quốc tế uy tín như PSS/E, DigSILENT, và PSCAD.

• Giao tiếp tương tác đa dạng: Hỗ trợ giao diện quản trị Web nhúng trực quan và kết nối mượt mà với hệ thống quản lý nhà máy thông minh Smart PVMS hoặc SPMS2000.

• Thiết kế nguồn cấp kép an toàn: Hỗ trợ nguồn cấp dự phòng linh hoạt cả AC (90 V – 264 V) lẫn DC (110 V / 220 V), đảm bảo thiết bị không bao giờ bị mất nguồn đột ngột.

• Chế độ hoạt động dự phòng nóng: Hỗ trợ cấu hình chạy mạng theo chế độ dự phòng Active/Standby hoặc Master/Slave, nâng cao độ tin cậy vận hành lên mức tối đa.

• Bảo vệ chuẩn công nghiệp nghiêm ngặt: Vỏ tủ đạt cấp bảo vệ IP55, chống ăn mòn chuẩn C5-Medium và tích hợp sẵn chống sét Type II cho cả phía DC/AC.

Thông số kỹ thuật tóm tắt

• Model sản phẩm: SPPC2000-A01 (Dòng điện lấy mẫu 1A) / SPPC2000-A02 (Dòng điện lấy mẫu 5A).

• Khả năng quản lý quy mô lớn: Một bộ điều khiển hỗ trợ quản lý lên đến 64 mảng với tổng công suất nhà máy lên đến 500MW.

• Cổng kết nối Ethernet: Trang bị 6+2 cổng Ethernet tốc độ cao.

• Cổng Ethernet cáp quang: Hỗ trợ 2 cổng SFP tốc độ 100/1,000 Mbps.

• Cổng giao tiếp nối tiếp: Tích hợp 4 cổng RS485 (COM × 4) và 2 cổng CAN.

• Giao thức truyền thông hỗ trợ: Modbus-TCP, IEC60870-5-104, và giao thức điều khiển tốc độ cao GOOSE.

• Công suất tiêu thụ định mức: Tiêu thụ phía DC định mức 60 W (không gồm switch mạng) và phía AC định mức 90 W.

• Kích thước tủ (H×L×W): 1,000×650×650 mm (Kích thước không tính chân đế).

• Trọng lượng hệ thống: Khối lượng vững chắc ≤80 kg (không bao gồm pallet và linh kiện tùy chọn).

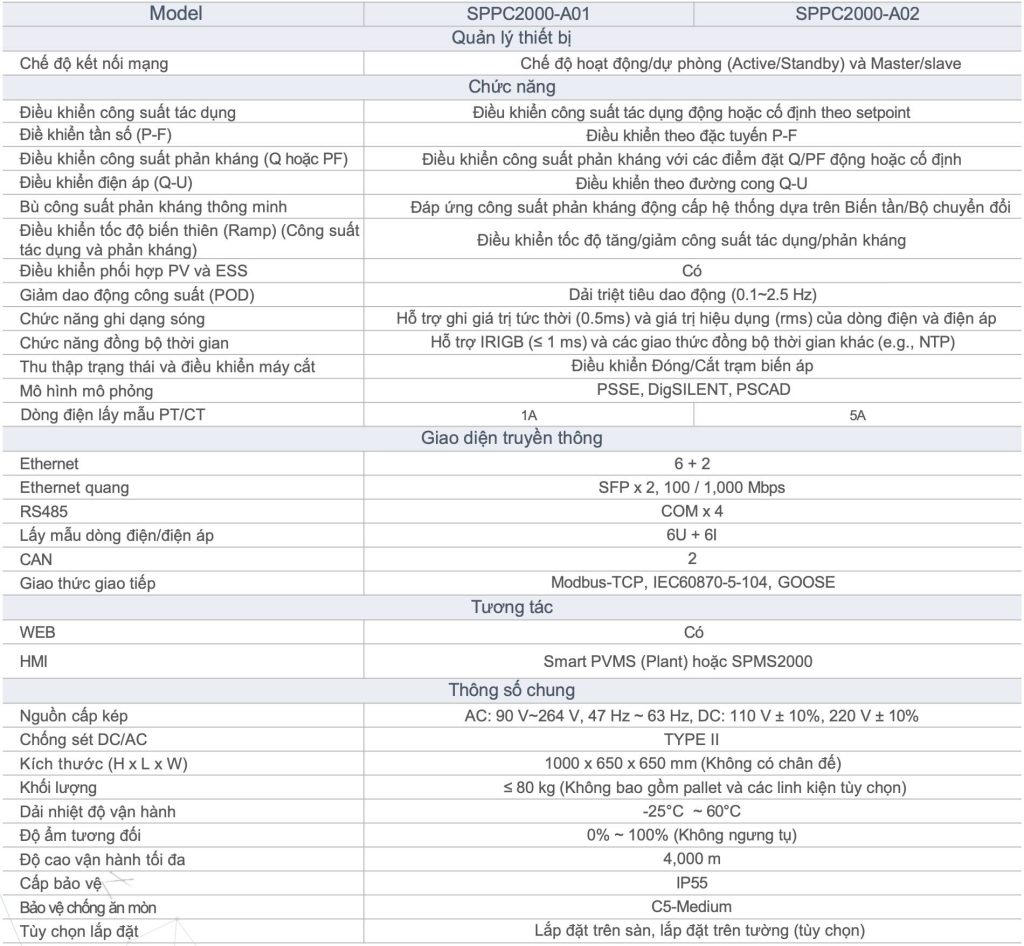

Đặc tả kỹ thuật SPPC2000
