DTS-200K-D0

Product Description

DTS-200K-D0 là máy biến áp tự dùng cao cấp được thiết kế đồng bộ để hoạt động trong các giải pháp năng lượng quy mô lớn của Huawei. Thiết bị đóng vai trò chuyển đổi nguồn điện áp cao từ hệ thống xuống nguồn hạ thế chuẩn để nuôi toàn bộ các thiết bị giám sát, điều khiển và hệ thống làm mát ngoài hiện trường, giúp nhà máy duy trì khả năng tự chủ vận hành một cách mượt mà.

Các tính năng nổi bật:

• Thiết kế máy biến áp kiểu khô cao cấp: Sử dụng công nghệ biến áp khô với vật liệu dây quấn bằng Nhôm (Al) và cấp cách điện H, giúp thiết bị vận hành an toàn cao, chống cháy nổ và không lo rò rỉ dầu ra môi trường.

• Tản nhiệt thông minh vượt trội: Tích hợp phương pháp làm mát bằng quạt cưỡng bức (AF) với kiến trúc không cần luồng khí đi ngang, giúp tăng tối đa độ sẵn sàng của thiết bị và kéo dài tuổi thọ linh kiện.

• Quản lý và Bảo vệ thông minh: Tích hợp sẵn hệ thống cảm biến giám sát và bảo vệ theo nhiệt độ của máy biến áp, chủ động đưa ra cảnh báo hoặc ngắt bảo vệ khi phát hiện trạng thái quá nhiệt nguy hiểm.

• Khả năng phân phối ngõ ra linh hoạt: Hỗ trợ kết nối ngõ ra thông qua cáp với hệ thống 5 bộ máy cắt khối hạ thế (MCCB), trong đó mỗi bộ MCCB có khả năng kết nối đồng thời với 2 đầu ra phụ tải.

• Độ bền bỉ trước môi trường khắc nghiệt: Toàn bộ bo mạch và lõi biến áp được bảo vệ nghiêm ngặt trong lớp vỏ đạt cấp bảo vệ IP55, cho phép thiết bị hoạt động hoàn hảo ngoài trời trong dải nhiệt độ rộng từ -30°C đến 55°C.

Tại sao nên chọn DTS-200K-D0 ?

• Tổn thất vận hành cực thấp: Thiết kế tối ưu hóa giúp giảm thiểu hao tổn năng lượng với tổn thất không tải $\le 500$ W và tổn thất có tải chỉ 3,044 W.

• Bảo vệ xung điện toàn diện: Trang bị bộ chống sét hạ thế (LV SPD) Loại II tích hợp sẵn, bảo vệ hệ thống tải tiêu thụ nội bộ khỏi các xung điện áp đột ngột.

• Đáp ứng tiêu chuẩn quốc tế khắt khe: Sản phẩm hoàn toàn đáp ứng các tiêu chuẩn kỹ thuật công nghiệp uy tín quốc tế như IEC 60076 và IEC 61439.

• Cấu trúc đi dây gọn gàng: Thiết kế hỗ trợ toàn bộ đường cáp động lực và cáp tín hiệu đi vào và đi ra từ phía dưới tủ, giúp tủ điện tổng thể luôn thẩm mỹ và ngăn ngừa nước xâm nhập.

• Linh hoạt trong lắp đặt: Cung cấp giải pháp lắp đặt đặt sàn (Floor-mounted) chắc chắn, phù hợp để bố trí cạnh các trạm hợp bộ STS hoặc container pin lưu trữ.

• Hệ sinh thái Huawei đồng bộ: Giao tiếp trạng thái qua các tiếp điểm khô, dễ dàng tích hợp dữ liệu đồng bộ về hệ thống quản lý nhà máy thông minh Smart PVMS.

Thông số kỹ thuật tóm tắt

• Model sản phẩm: DTS-200K-D0.

• Công suất định mức AC: 210 kVA (tại 40°C) cho nguồn 400 Vac và 4 kVA cho nguồn 110 Vac.

• Điện áp đầu vào định mức: 800 Vac.

• Điện áp đầu ra định mức: 400 V (Mạng điện ba pha 3P) / 110 V (Mạng điện một pha 1P).

• Dòng điện ngõ vào tối đa: 151.6 A (tại điện áp danh định).

• Tổ đầu dây biến áp (Vector Group): Dyn11yn11.

• Cấp điều chỉnh điện áp ngõ vào: ± 2 × 2.5%.

• Trở kháng ngắn mạch máy biến áp: 4% (±10%, tại 145°C, tần số 50Hz).

• Cấp bảo vệ vỏ tủ: IP55.

• Độ cao vận hành tối đa: Hỗ trợ lên đến 4,000 m so với mực nước biển.

• Kích thước tủ (R×C×S): 900×2,100×1,200 mm.

• Trọng lượng tổng thể: Khối lượng tịnh gọn gàng < 1.3 tấn.

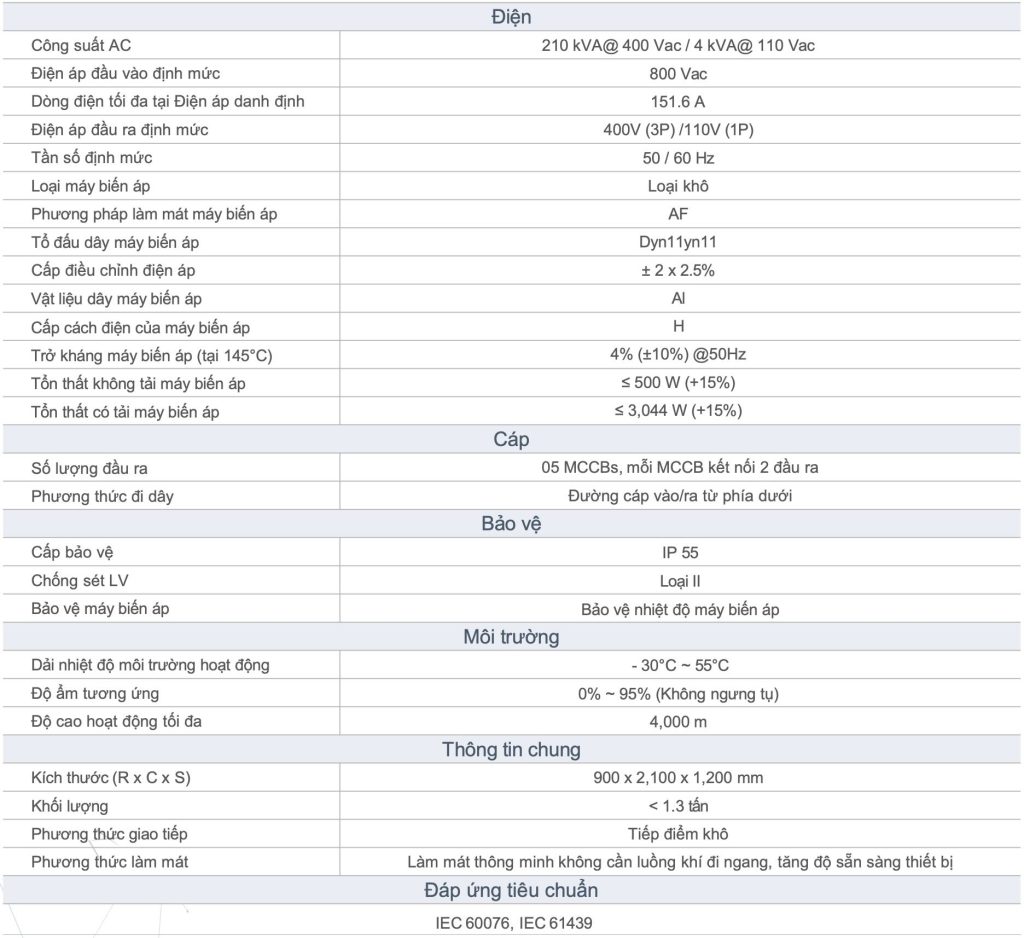

Đặc tả kỹ thuật DTS-200K-D0
